產品概述
TKM-DVR抗電壓暫降裝置，又稱為TSP(Sag Protector) 動態電壓恢復器。它利用電力電子技術，當系統電壓突然暫降時，TSP能夠實現對電壓的快速調節，可以安全、有效的治理電壓暫降、短時中斷、暫升問題保護負載設備，同時消除電壓三相不平衡，且具有調節電壓偏差，保證輸出電壓無縫連接達到額定值，保護負載正常運行。
技術優勢：
系統效率高，響應速度快：拓撲優勢，故障率低，效率可達99.1%，完全響應時間小于2ms。
補償時間靈活：0.5-12s補償時間可選，其他補償時間可定制。
補償電壓范圍廣：單相、兩相、三相跌落至0%均可補償?shù)皆O定值。
補償精度高：電壓補償誤差小于1%。
零擾動退出：電壓故障問題消失后，設備補償完成，通過自主研發核心技術實現零擾動無沖擊退出，不因擾動和沖擊而降低負載使用壽命。
反復補償瞬態響應快：85%負載時，連續電壓波動事件可連續補償，且間斷補償瞬態響應低于2ms不變。
可靠性高：雙冗余旁路，多級保護，電路簡潔，可靠性高，單CPU故障仍然不宕負載設計，免維護。
綠色能源：優越的整流器性能 ，無諧波注入采用第五代絕緣柵雙極型晶體管（IGBT）功率器件和多重保護技術保證設備的**可靠，先進的IGBT綠色整流技術，無諧波注入污染，提高電能利用率，先進的并聯擴容功能 ，模塊化設計。
操作便捷：配置10寸圖形TFT真彩高清嵌入式觸摸屏。實時記錄輸入、輸出的電壓、電流、功率因數等運行參數，同時具備功能濾波，故障濾波，上萬條循環常規數據記錄，上千條波形數據記錄（外掛USB可支持萬條）支持web端監控和手機APP端查詢監控。
功能綜合：既能夠治理電壓暫降、短時中斷、暫升問題，又可選有源濾波和無功補償功能。
工作原理
TSP串聯在供電電源和受保護的負載之間，它會持續監測輸入側電源電壓，一旦發現供電電壓偏離額定電壓水平，TSP會通過IGBT逆變器系統產生一個合適的補償電壓注入系統，保證輸出側（即負載側）電壓穩定，確保受保護的負載不受電壓變化的影響。

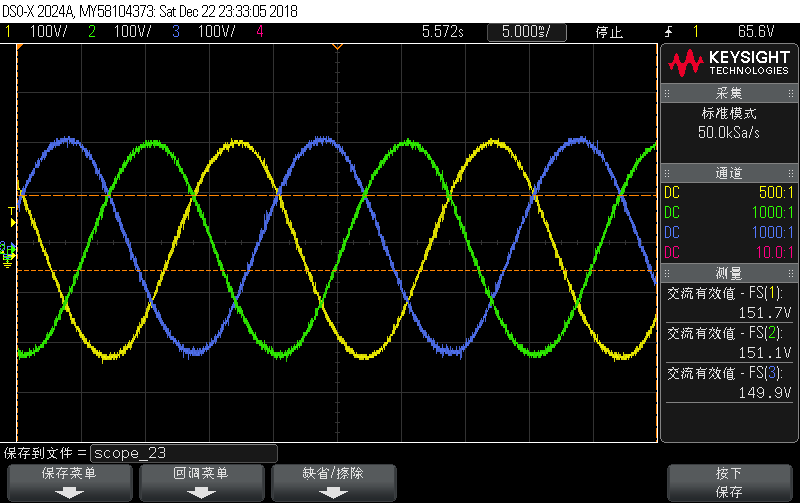

TSP串聯在供電電源和受保護的負載之間，它會持續監測輸入側電源電TSP實測數據1:（4通道示波器探頭分別AB相輸入輸出電壓，單相電壓發生跌落70%測試效果）

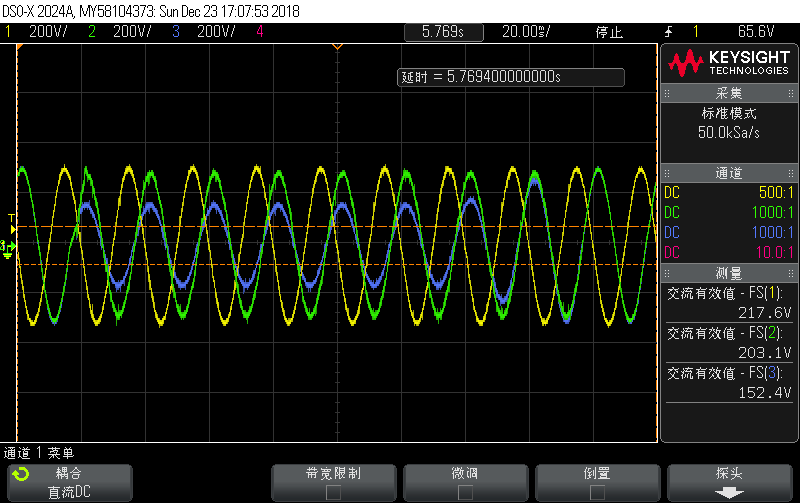

TSP實測數據2:（逆變器輸出波形展示）

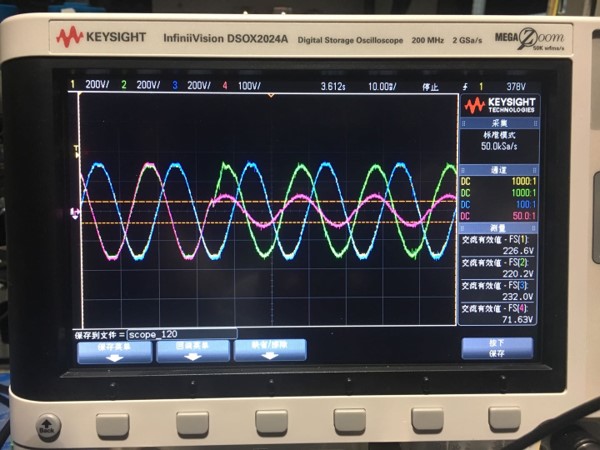

TSP實測數據3:（瞬態響應和優異的退出機制）
